Guía de onda GO-01


Soporte para Punta Pararrayos tipo Franlin, fabricado de material comercial Conduit, con aisladores de Nylamid. Para sujetarse con abrazaderas tipo U en torres de comunicacion o en mástiles para azotea.
Ground & Earth System®



enlace

Punta de pararrayos
PTF-01

Punta tipo Fraklin, tripolar, Alta resistencia de impactos por descargas Atmosféricas, protección para los 3 Niveles de seguridad, libre de mantenimiento.

Ground & Earth System®



enlace

Electrodo Estructural

Electrodo estructural de alta capacidad de disipación, 100% de cobre, diseñado con una masa específica para controlar las corrientes circulantes en su placa disipadora y estructura, conexiones mecánicas para lograr la equipotencialidad de las aplicaciones de puesta a tierra. Ground & Earth System®



enlace


Sistema de Puesta a Tierra Estructural


GROUND & EARTH System®




El Sistema de Puesta a Tierra Estructural GROUND & EARTH System fue diseñado a partir de la necesidad de controlar todas las variables que limitan a los Sistemas Tradicionales, y cumplir con las dos razones fundamentales de un Sistema de Puesta a Tierra (NOM, NEC, IEEE, ect.):


Características del Sistema




































En las tablas anteriores de selección fue calculada la corriente de corto circuito con una impedancia ideal del 2.5%






Selección del sistema de puesta a tierra estructural.

El sistema de puesta a tierra estructural GROUND & EARTH system se selecciona de acuerdo a la energía a disipar que se genera por fallas e inducciones eléctricas, descargas atmosféricas, cargas estáticas que se genera por procesos industriale o aplicaciones del mismo sistema eléctrico.

El peor evento que se puede generar en una instalación eléctrica es por las fallas de corto circuito en el equipo que suministra la energía eléctrica. Las fallas que se pueden producir son las falla de corto circuito entre fases o de fase a tierra, siendo esta la mas severa, ya que se genera una corriente infinita.

La intensidad de la corriente de corto circuito esta limitada por la protección magnética, la cual es seleccionada en base al calculo de la corriente de corto circuito que se podría generar. El método que se utiliza para el calculo de la corriente de corto circuito es el método de la impedancia (z%), que se calcula con la siguiente expresión:


Ic.C. = ipc [100 % / z% (0.9)]

Donde: i c.C.---- corriente de corto circuito
Ipc------- corriente a plena carga
z % ------- impedancia
0.9 ------- factor de ajuste


En las siguientes tablas de selección fue calculada la corriente de corto circuito con una impedancia ideal del 2.5%,

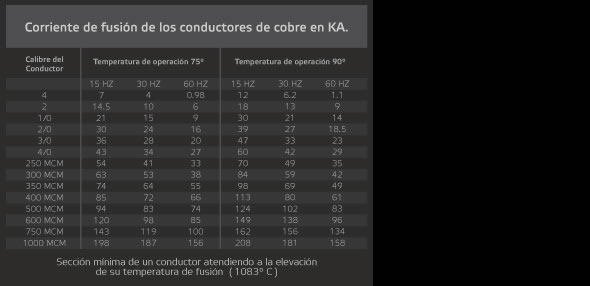

Selección del Conductor

La Selección de los Conductores se realiza de acuerdo a los datos proporcionados por los fabricantes, los cuales se basan en las Normas (NOM-001-SEDE-2005), para proporcional el tamaño nominal del conductor y su capacidad de conducción de corriente.

Con el Sistema de Puesta a Tierra Estructural GROUND & EARTH System se utilizan cables tipo portaelectrodo, por su capacidad de conducción y manejo para su instalación.





Compuesto Acondicionador

El Compuesto Acondicionador de GROUND & EARTH System tiene la función de disipar la energía eléctrica ya que esta compuesto de elementos altamente absorventes de energía de baja resistividad, sumado a esto, cumple con la condición de cuidar el medio ambiente, ya que basandose en el desarrollo de los cementos puzolanicos, logra una dureza tal que evita que el componente se disuelva en el terreno y logra una gran adherencia al electrodo, con lo cual se asegura una transferencia de energía hacia el componente solidificado.

Aplicaciones de los sistemas de puesta a tierra.



Las Aplicaciones de puesta a tierra tienen tres propósitos fundamentales:


  • Proteccióncontrasobre-voltajes.
  • Estabilización de Tensión.
  • Trayectoria de las corrientes circulantes a tierra de las aplicaciones.

Sistema de Puesta a Tierra de Fuerza
(Funcionamiento y de Retorno) "Xo." de los transformadores, Neutro de los tableros eléctricos, plantas de emergencia, reguladores, UPS's. Esta aplicación tiene por objeto ayudar a drenar las corrientes de retorno producidas por los equipos con cargas no lineales, siendo la referencia CERO para el segundo voltaje.





Sistema de Puesta a Tierra de Protección
(Tierra Física o tercer Hilo)
Esta aplicación tiene por objeto drenar las corrientes indeseables cuando se presenta un evento transitorio de falla por corto circuito a tierra.


Sistema de Puesta a Tierra de Señales Electrónicas
(Cero Lógico).
Esta aplicación proporciona la referencia Cero para los Sistemas digitales, ya que trabajan en un sistema binario de ceros y unos. Con esta aplicación se controlan las corrientes inducidas en equipos electrónicos.






Sistema de Puesta a Tierra de Protección Electroestática
(Masas).
Esta aplicación ayuda a drenar las corrientes circulantes que se generan por inducción de los sistemas eléctricos a las masas en general, como son maquinas de procesos industriales, acero de construcción, canalizaciones, etc.


Sistema de Puesta a Tierra de Protección de descargas Atmosféricas
Rayos).
Esta aplicación nos permite canalizar los impulsos electromagnéticos de alta frecuencia que se generan con los rayos.


Para cumplir con las dos Razones Fundamentales de los Sistemas de Puesta a Tierra se tiene que lograr la Equipotencialidad entre las Aplicaciones.
