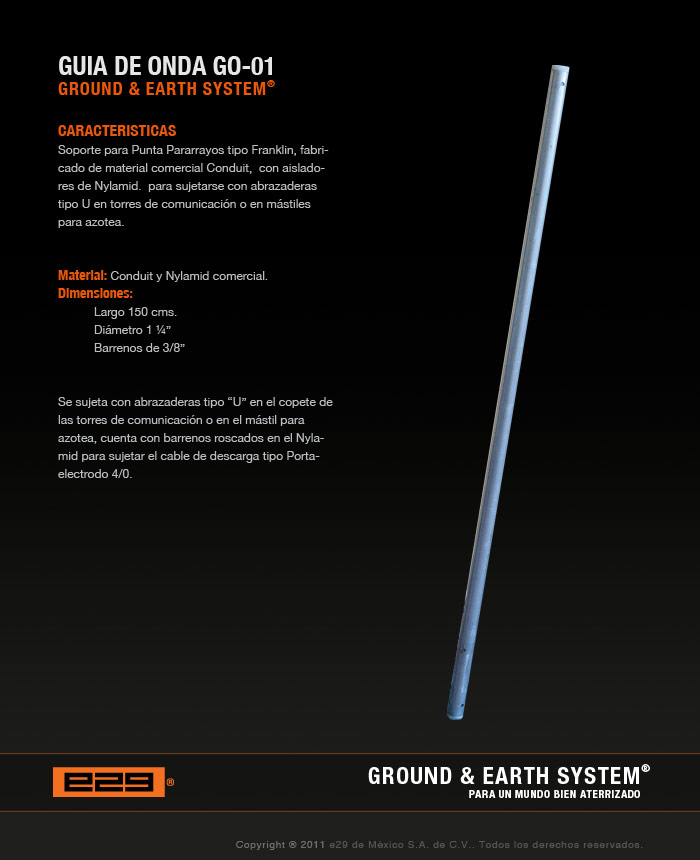

Guía de onda GO-01


Soporte para Punta Pararrayos tipo Franlin, fabricado de material comercial Conduit, con aisladores de Nylamid. Para sujetarse con abrazaderas tipo U en torres de comunicacion o en mástiles para azotea.
Ground & Earth System®



enlace

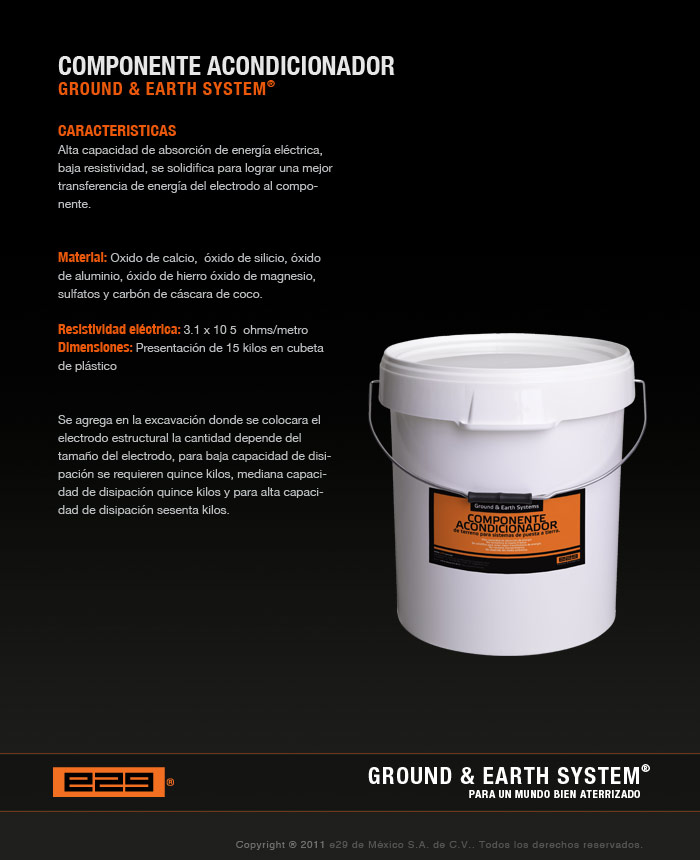

Componente Acondicionador


Alta capacidad de eabsorción de energía eléctrica, baja resistividad, se solidifica para logar una mejor transferencia de energía del electrodo al componente.
Ground & Earth System®



enlace

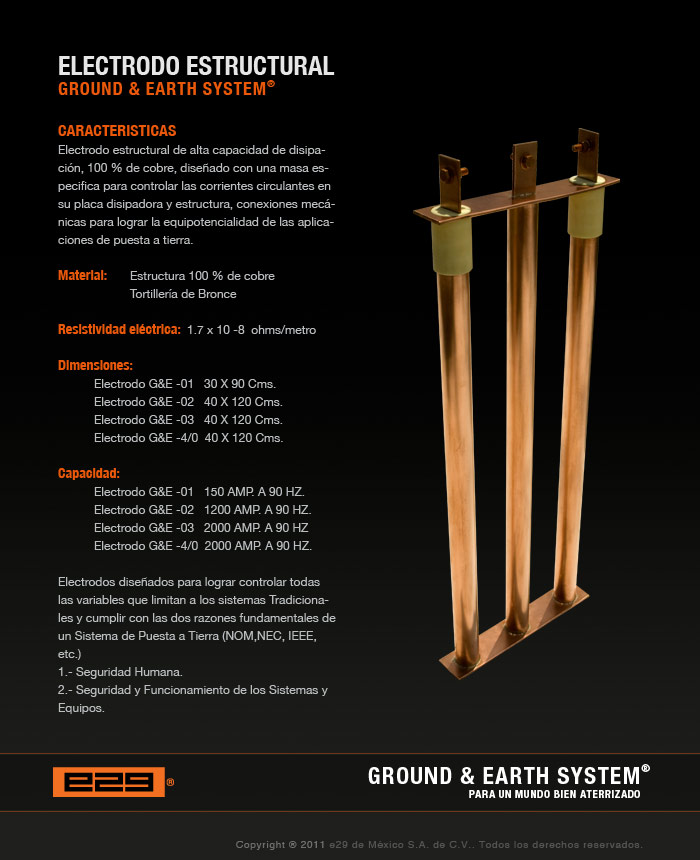

Electrodo Estructural

Electrodo estructural de alta capacidad de disipación, 100% de cobre, diseñado con una masa específica para controlar las corrientes circulantes en su placa disipadora y estructura, conexiones mecánicas para lograr la equipotencialidad de las aplicaciones de puesta a tierra. Ground & Earth System®



enlace

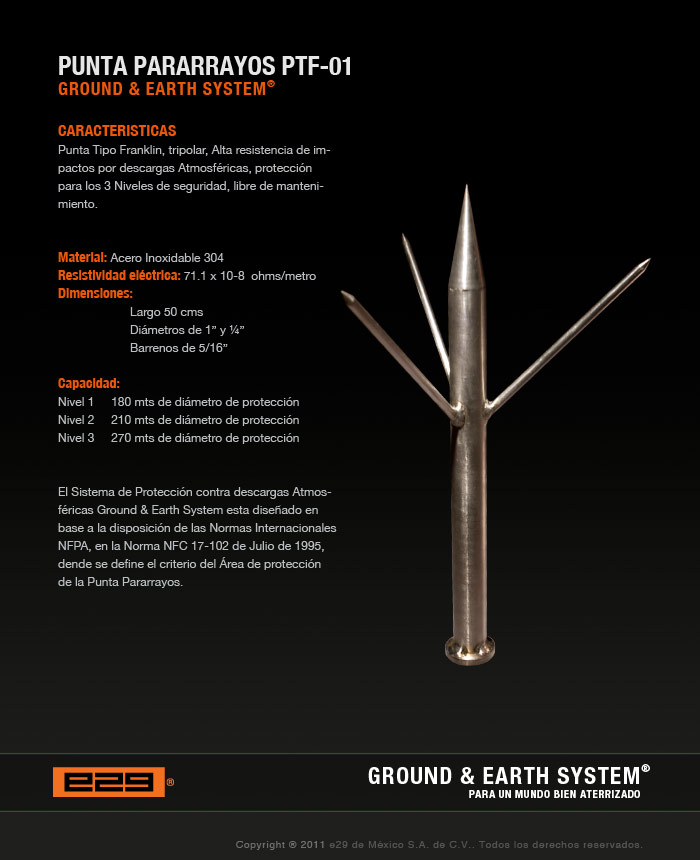

Punta de pararrayos
PTF-01

Punta tipo Fraklin, tripolar, Alta resistencia de impactos por descargas Atmosféricas, protección para los 3 Niveles de seguridad, libre de mantenimiento.
Ground & Earth System®



enlace

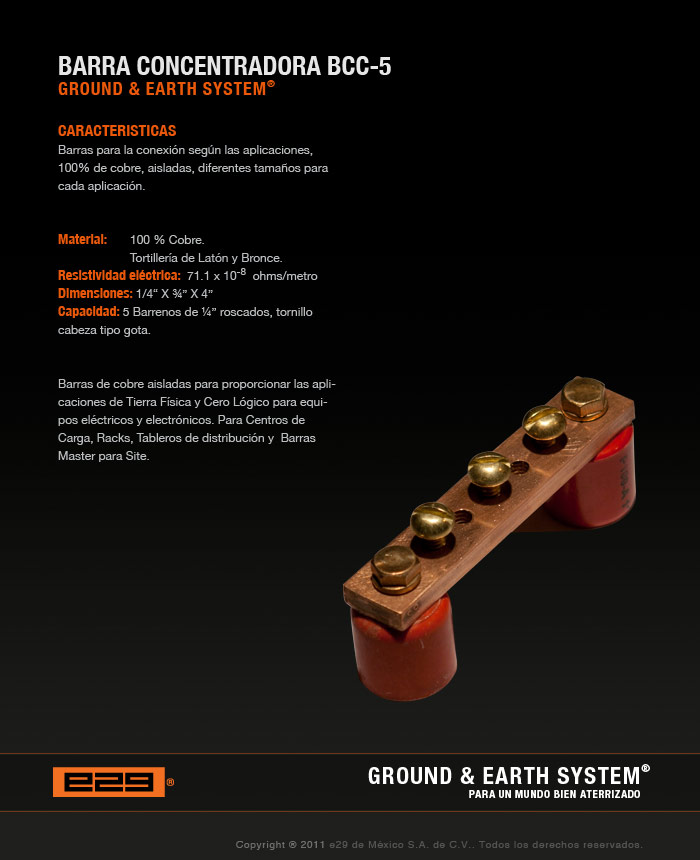

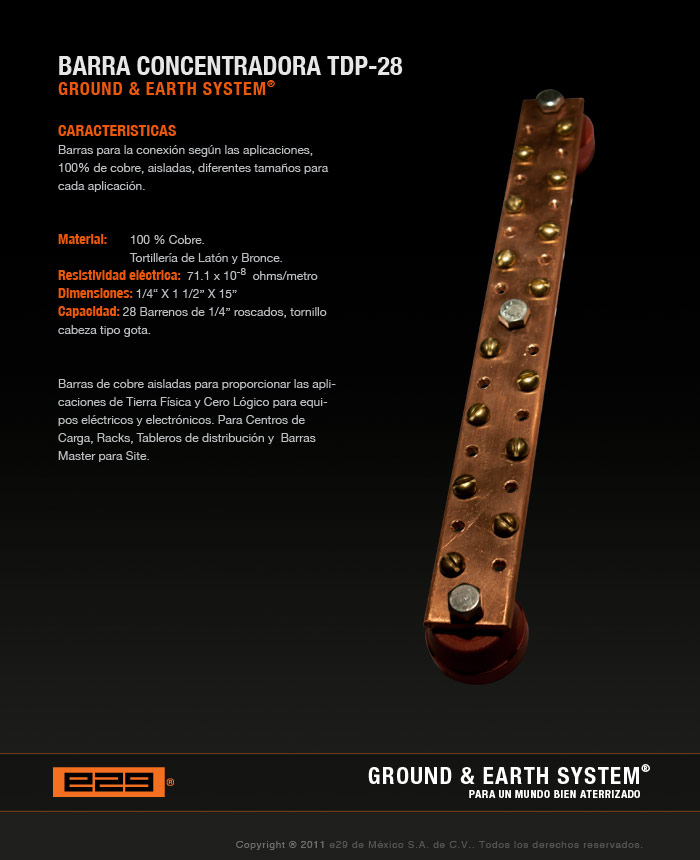

Barra concentradora
BCC-5

Barra para conexión según las aplicaciones, 100% de cobre, aisladas, diferentes tamanos para cada aplicación.

Ground & Earth System®



enlace

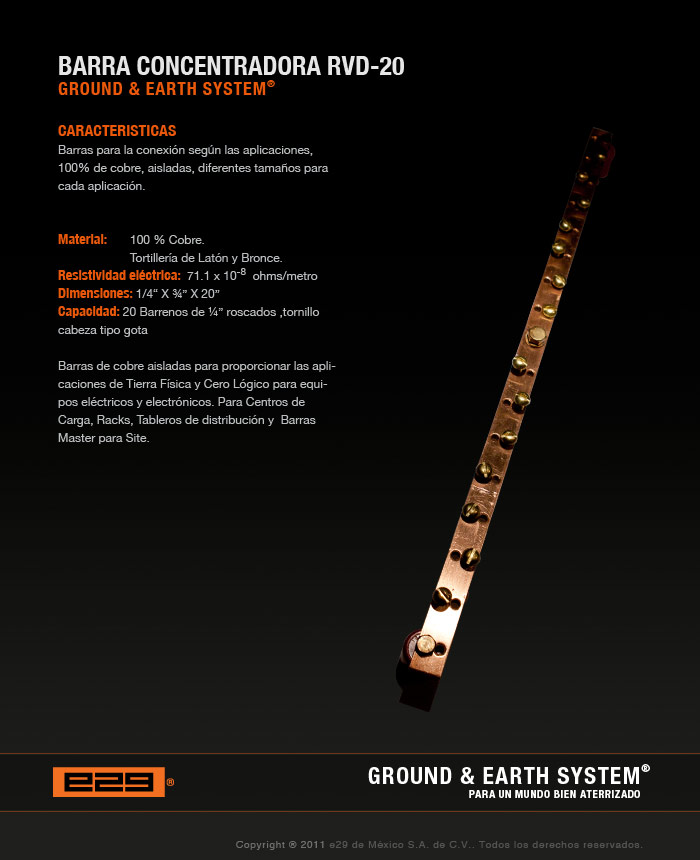

Barra concentradora
RVD-20

Barras para la conexión según las aplicaciones, 100% de cobre, aisladas, diferentes tamaños para cada aplicación.

Ground & Earth System®



enlace

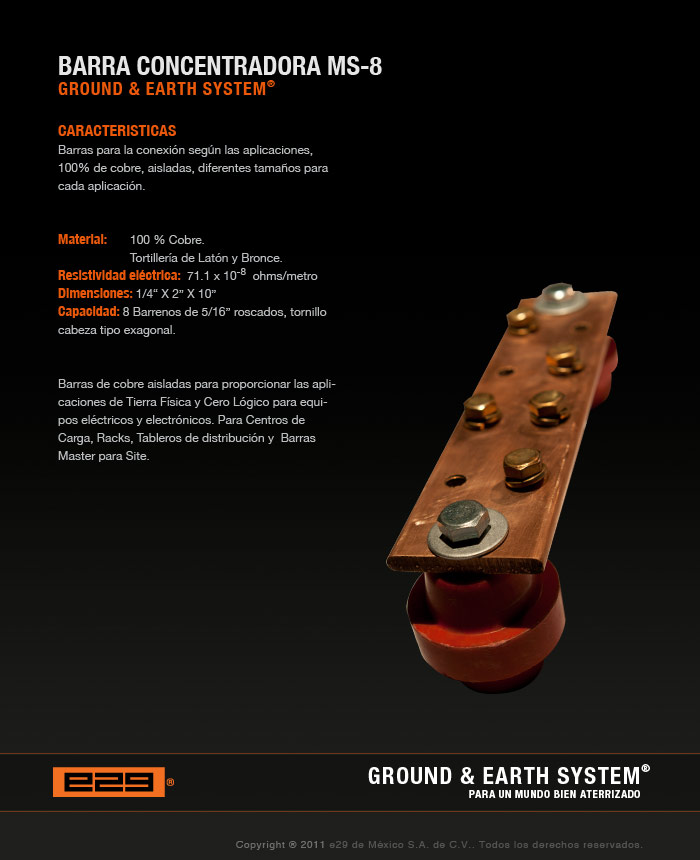

Barra concentradora
MS-8

Barras para la conexión según las aplicaciones, 100% de cobre, aisladas, diferentes tamaños para cada aplicación.
Ground & Earth System®



enlace

Barra concentradora
652-SM

Barras para la conexión según las aplicaciones, 100% de cobre, aisladas, diferentes tamaños para cada aplicación.
Ground & Earth System®



enlace



Sistemas de Puesta a Tierra


¿Qué es un sistema de puesta a tierra?




El sistema es todo conjunto formado por electrodos, conexiones, barras y líneas de tierra física de una instalación eléctrica.

Su función es drenar las descargas eléctricas al terreno, a través de los electrodos que se generan por cortocircuitos, por inducción o por descargas atmosféricas.



La norma oficial mexicana (NOM) en su articulo 250, la national electric code (NEC) mismo apartado 250, la STPS- 022-1999 y otras normas eléctricas internacionales como la IEEE, disponen de dos razones fundamentales en el uso correcto e invariable de los sistemas de puesta a tierra en toda instalación eléctrica son:

Seguridad humana.
Seguridad y funcionamiento de los sistemas.

Tipos de Sistemas


  • Sistemas Tradicionales o Convencionales.
  • Sistemas Estructurales.
Clasificación de los electrodos

NATURALES:Son los que resultan de las instalaciones hidráulicas, estructurales o metálicas.


ARTIFICIALES:Son los conductores metálicos que se entierran exprofeso para disipar las descargas eléctricas que se originan por fallas eléctricas o descargas atmosféricas.


VERTICALES:Varillas, Mallas, Canastas, Reguiletes, Electrodos Químicos System.


HORIZONTALES:Serchas de Cobre, Contra-Antenas, Electrodos.


Sistemas tradicionales o convencionales

Los Sistemas Tradicionales dependen de muchas variables para su buen funcionamiento, por lo cual es muy difícil lograr su máxima eficiencia y durabilidad. Aproximadamente en el 95 % de las instalaciones de Puesta a Tierra se utilizan los electrodos tipo varilla Copperweld, por ser las mas comerciales, con las cuales es muy difícil lograr un buen Sistema de Puesta a Tierra.







Análisis de las variables que afectan el desempeño de las varillas tipo Copperweld:

Coeficiente de Agrupamiento:
Es Coeficiente nos indica la distancia en que se tienen que colocar los electrodos uno de otro, la distancia ideal es de 30 mts. para lograr su máxima eficiencia de disipación.


Temperatura del Terreno:
Depende de la altitud del Terreno.


Método de medición:
Depende de la forma en que se mida y del equipo de medición, normalmente se usa el método Wener, con dos testigos.


Humedad del Terreno:
De la humedad depende la resistividad del terreno y la capacidad de disipación de los electrodos.


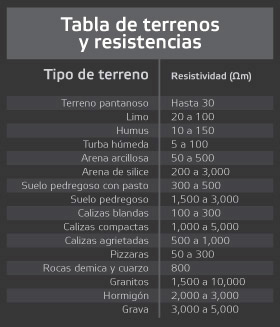

TipodeTerreno:
Depende de la localidad Geográfica.


PH del Terreno:
Nos indica la vida útil de los electrodos, el PH ideal de un terreno es 11.


Mantenimiento:
El mantenimiento se refiere a mantener la resistividad que se logró cuando se instaló el Sistema, tratando de controlar todas las variables antes mencionadas.


Materiales de Fabricación:
Las varillas tipo Copperweld por lo general están fabricadas de acero y recubiertas de cobre, con lo cual se generan un par Galvánico, por ser materiales de diferente valencia.


Proceso de Instalación:
En el proceso de instalación que es a golpes, no se considera los diferentes extractos de terreno, con lo cual no se logra controlar el desprendimiento de la capa de cobre, siendo su vida útil es muy corta.


Forma de Disipación:
Su disipación es en forma radial, con lo cual se corre el riesgo de inducción de un sistema otro.


Sistema Bi-direccional:
Si se logra una buena disipación al terreno, el electrodo se comporta como una antena, tanto logra drenar al subsuelo como del subsuelo puede captar inducciones o descargas eléctricas.


Temperatura del Medio Ambiente:
Depende de la época del año.
